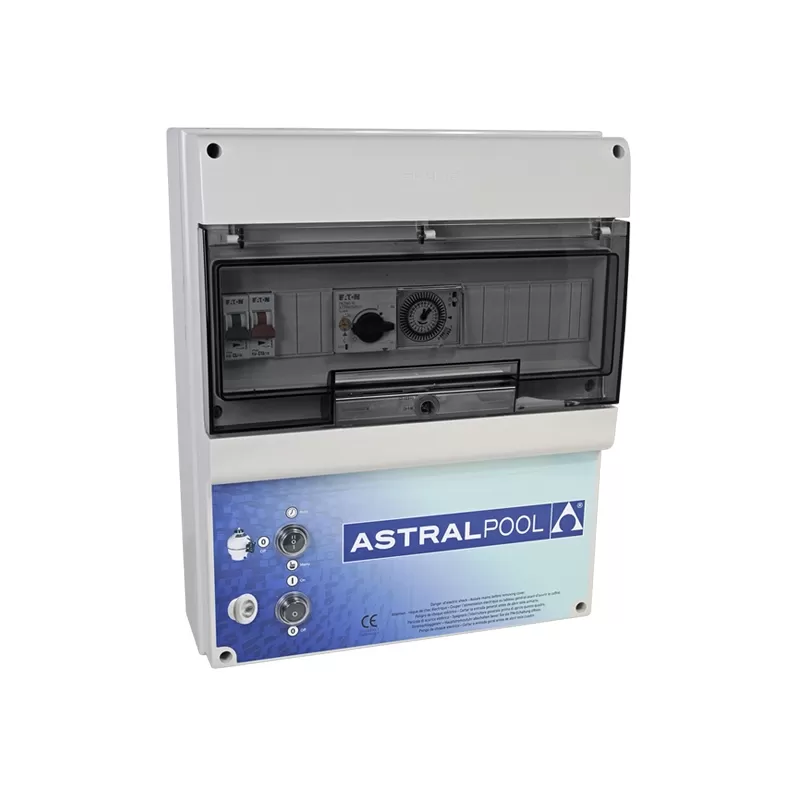

Schwimmbad-Schaltschrank Typ D mit Beleuchtungssteuerung + 600W Transformator

Schwimmbadschalttafel mit Beleuchtungssteuerung + 600 W Trafo

Schwimmbad-Schaltschrank Typ D, für eine Pumpe und Beleuchtungssteuerung.

• Schutz durch Leistungsschalter.
• Schütz.
• 24-Stunden-Zeitschaltuhr.
• Schalter mit 3 Positionen (automatisch/0/manuell).
• Schalter für Schwimmbadbeleuchtung.
• Inklusive Transformator.

Installation und Benutzerhandbuch

• Die Installation einer elektrischen Schalttafel muss von einem qualifizierten Elektriker durchgeführt werden.
• Arbeiten Sie niemals an einer unter Spannung stehenden Schalttafel. Schalten Sie die Stromzufuhr zur Hauptschalttafel aus, bevor Sie mit den Arbeiten beginnen
  .
• Installieren Sie die Schalttafel immer so, dass sie vor Feuchtigkeit, Regen und Wasserspritzern geschützt ist. Sie muss in einem Technikraum oder
  in mindestens 3,5 m Entfernung vom Schwimmbecken installiert werden.
• Die Schalttafel darf nicht als Verteilerdose verwendet werden. Schließen Sie niemals externe Geräte an die Schalttafel an.
• Stellen Sie den magnetothermischen Motorschutzschalter in Abhängigkeit von der tatsächlichen Stromaufnahme der Pumpe ein (siehe Typenschild
  ).
• Bei Schalttafeln mit einem 30-mA-Fehlerstromschutzschalter ist die Sicherheitsvorrichtung regelmäßig durch Drücken der Taste
  "test" zu prüfen.
• Regelmäßig die Anschlüsse nachjustieren.

TYP D-PLATTE:

• Einphasenstrom (230 V): für 1,5-PS-Pumpen.
• Drehstrom (400 v): für 4-PS-Pumpen.
