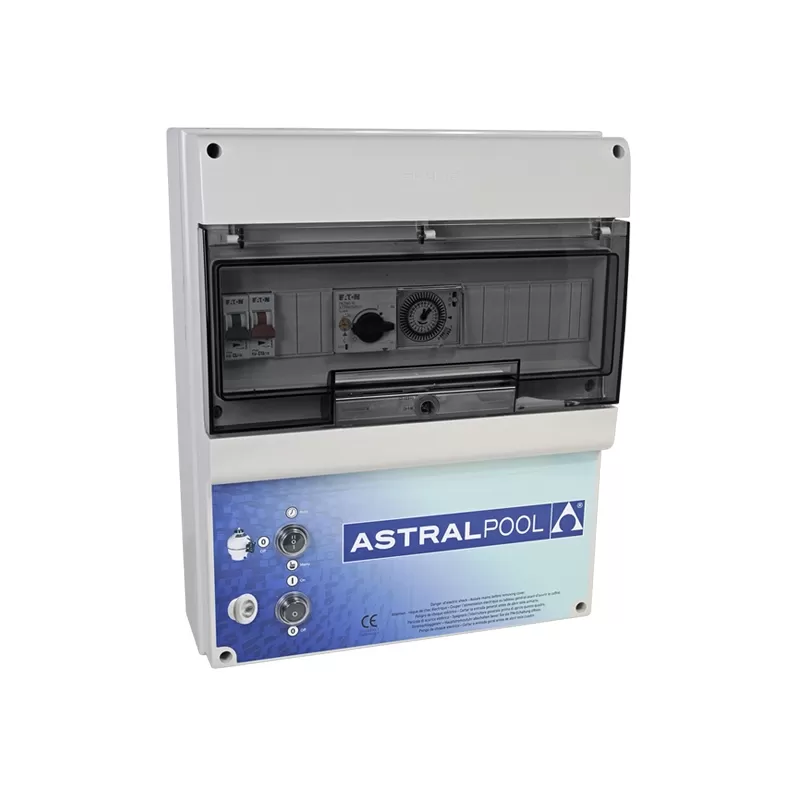

Type A zwembadbedieningspaneel met verlichtingsregeling + 300W trafo

Zwembadbedieningspaneel met verlichtingsregeling + 300 W transformator

Type A zwembadbedieningspaneel, voor één pomp en verlichtingsregeling.

• Beveiliging door stroomonderbreker.
• Schakelaar.
• 24-uurs timer.
• Schakelaar met 3 standen (auto/0/handmatig).
• Schakelaar voor zwembadverlichting.
• Transformator inbegrepen.

Installatie- en gebruikershandleiding

• De installatie van een elektrisch paneel moet worden uitgevoerd door een gekwalificeerde elektricien.
• Werk nooit aan een schakelbord dat onder spanning staat. Schakel de stroomtoevoer naar het hoofdschakelbord uit voordat u werkzaamheden uitvoert op
  .
• Installeer het elektrische paneel altijd buiten bereik van vochtigheid, regen en spatwater. Het moet geïnstalleerd worden in een technische ruimte of op
  op minstens 3,5 meter van het zwembad.
• Het elektrische paneel mag niet gebruikt worden als aansluitdoos. Sluit nooit externe apparatuur aan op het elektrische paneel.
• Stel de magneto-thermische motorbeveiligingsschakelaar af op de werkelijke stroom die de pomp verbruikt (zie het typeplaatje
  ).
• Bij elektrische panelen met een aardlekschakelaar van 30 mA moet u de beveiliging periodiek testen door op de knop
  "test" te drukken.
• Pas de aansluitingen regelmatig aan.

TYPE A BORD:

• Eenfasige stroom (230 v): voor 1/4 pk pompen.
• Driefasenstroom (400 v): voor 3/4 of 1 HP pompen.
