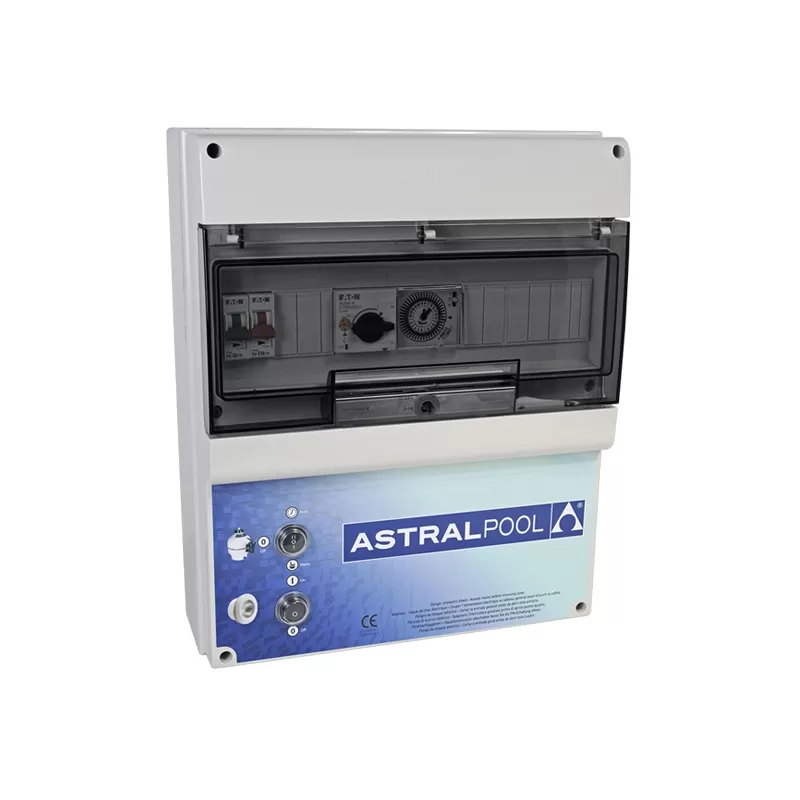

Painel de controlo de piscinas tipo A com controlo de iluminação + trafo de 600W

Quadro de comando de piscinas com comando de iluminação + transformador de 600 W

Quadro de comando de piscina tipo A, para uma bomba e comando de iluminação.

• Proteção por disjuntor.
• Contactor.
• Temporizador de 24 horas.
• Interruptor de 3 posições (auto/0/manual).
• Interruptor para as luzes da piscina.
• Transformador incluído.

Instalação e manual do utilizador

• A instalação de um quadro elétrico deve ser efectuada por um eletricista qualificado.
• Nunca trabalhar num quadro elétrico sob tensão. Desligar a alimentação eléctrica do quadro principal antes de qualquer trabalho
  .
• Instalar o quadro elétrico sempre ao abrigo da humidade, da chuva e de salpicos de água. Deve ser instalado numa sala técnica ou em
  a uma distância mínima de 3,5 metros da piscina.
• O quadro elétrico não deve ser utilizado como caixa de derivação. Nunca ligar equipamentos externos ao quadro elétrico.
• Regular o disjuntor magnetotérmico do motor em função da corrente real consumida pela bomba (consultar a placa de identificação
  ).
• Para os quadros eléctricos com disjuntor de corrente residual de 30mA, testar periodicamente o dispositivo de segurança, premindo o botão "teste"
  .
• Regular periodicamente as ligações.

PLACA TIPO A:

• Corrente monofásica (230 v): para bombas de 1/4 cv.
• Corrente trifásica (400 v): para bombas de 3/4 ou 1 CV.
