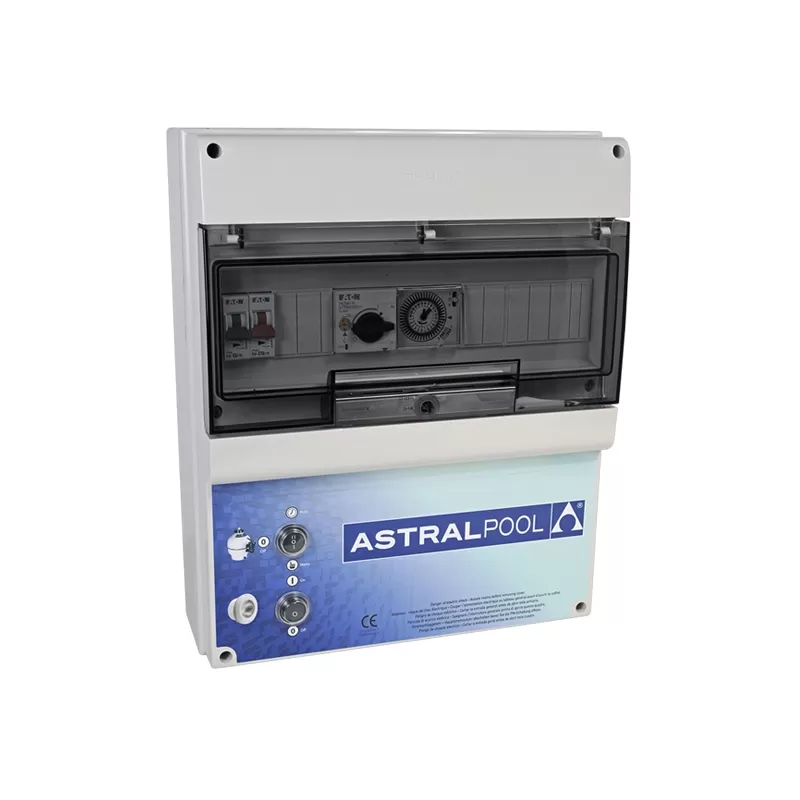

Pannello di controllo per piscine di tipo B con controllo dell'illuminazione + trasformatore da 600W

Pannello per piscina con controllo dell'illuminazione + trafo da 600 W

Pannello di controllo per piscine di tipo B, per una pompa e il controllo dell'illuminazione.

• Protezione tramite interruttore automatico.
• Contattore.
• Timer 24 ore su 24.
• Interruttore a 3 posizioni (automatico/0/manuale).
• Interruttore per le luci della piscina.
• Trasformatore incluso.

Installazione e manuale d'uso

• L'installazione di un quadro elettrico deve essere effettuata da un elettricista qualificato.
• Non lavorare mai su un quadro elettrico sotto tensione. Togliere l'alimentazione al quadro principale prima di qualsiasi lavoro
  .
• Installare il quadro elettrico sempre al riparo da umidità, pioggia e spruzzi d'acqua. Deve essere installato in un locale tecnico o
  ad almeno 3,5 metri dalla piscina.
• Il quadro elettrico non deve essere utilizzato come scatola di derivazione. Non collegare mai apparecchiature esterne al quadro elettrico.
• Regolare l'interruttore magnetotermico del motore in funzione della corrente effettivamente consumata dalla pompa (fare riferimento alla targhetta
  ).
• Per i quadri elettrici con interruttore differenziale da 30 mA, testare periodicamente il dispositivo di sicurezza premendo il pulsante "test"
  .
• Regolare periodicamente i collegamenti.

SCHEDA TIPO B:

• Corrente monofase (230 v): per pompe da 1/2 CV.
• Corrente trifase (400 v): per pompe da 1,5 o 2 CV.
