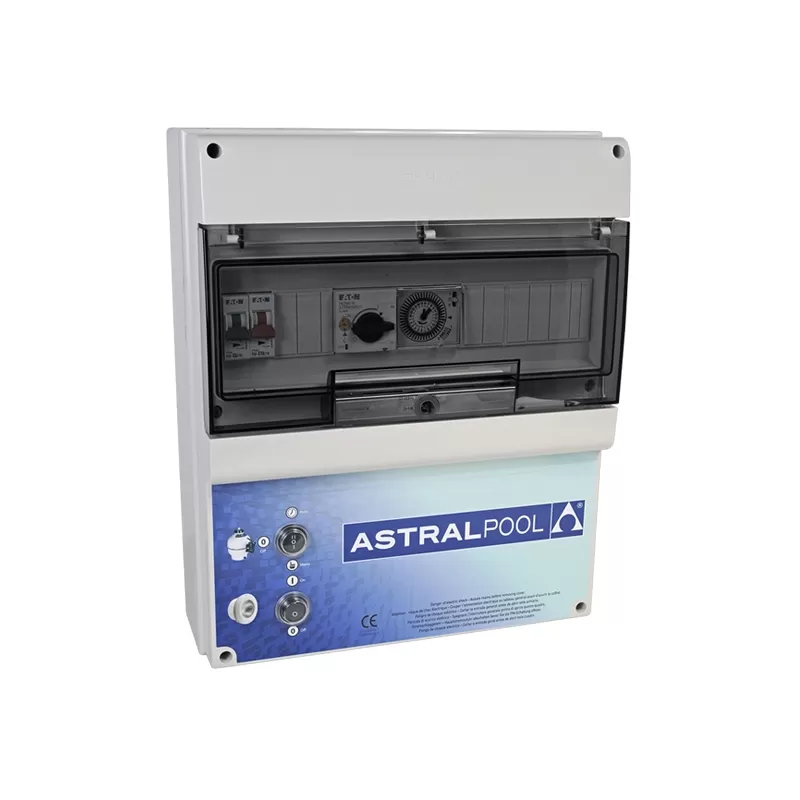

Quadro de controlo de piscinas tipo B com controlo de iluminação + transformador de 600W

Quadro de piscina com controlo de iluminação + trafo 600 W

Quadro de controlo de piscina tipo B, para uma bomba e controlo de iluminação.

• Proteção por disjuntor.
• Contactor.
• Temporizador 24h.
• Interruptor de 3 posições (auto/0/manual).
• Interruptor para luzes da piscina.
• Transformador incluído.

Instalação e manual do utilizador

• A instalação de um quadro elétrico deve ser efectuada por um eletricista qualificado.
• Nunca trabalhar num quadro elétrico sob tensão. Desligar a alimentação eléctrica do quadro principal antes de qualquer trabalho
  .
• Instalar o quadro elétrico sempre ao abrigo da humidade, da chuva e de salpicos de água. Deve ser instalado numa sala técnica ou em
  a uma distância mínima de 3,5 metros da piscina.
• O quadro elétrico não deve ser utilizado como caixa de derivação. Nunca ligar equipamentos externos ao quadro elétrico.
• Regular o disjuntor magnetotérmico do motor em função da corrente real consumida pela bomba (consultar a placa de identificação
  ).
• Para os quadros eléctricos com disjuntor de corrente residual de 30mA, testar periodicamente o dispositivo de segurança, premindo o botão "teste"
  .
• Regular periodicamente as ligações.

PLACA TIPO B:

• Corrente monofásica (230 v): para bombas de 1/2 cv.
• Corrente trifásica (400 v): para bombas de 1,5 ou 2 CV.
